ZL9型燃?xì)鈭?bào)警器屬于一款兩線制報警系統，主機輸出板設計采用的一端子多用的方式，簡化了輸出板的結構，有效避免用戶錯誤操作。輸出板的下方從左到右有一排操作端口或按鈕，依次為：AC220V輸入端，主電開關、備電開關、備電端子、常開常閉公共端（聯動1、聯動2）、探測器接口T+、T-，RS485接口A+、B-；針對這些端口，絕大部分客戶都很陌生，打怵去操作，尤其是接電磁閥。針對客戶心中的顧慮，今天我們來講一下ZL9型燃?xì)鈭?bào)警器如何接電磁閥。
ZL9型燃?xì)鈭?bào)警器屬于工業級氣體報警設備，其所負載的電磁閥一般都是工業級電磁閥。工業級電磁閥所供電源大部分是AC220V的。和燃?xì)鈭?bào)警設備配套的電磁閥為常開通電關閉的。要想讓電磁閥在燃?xì)鈭?bào)警器發出報警信號后關閉燃?xì)夤艿溃枰o電磁閥提供一個AC220V的電壓。
簡單介紹完電磁閥動作的條件后，下面來看一下ZL9型燃?xì)鈭?bào)警器是怎么聯動電磁閥的？

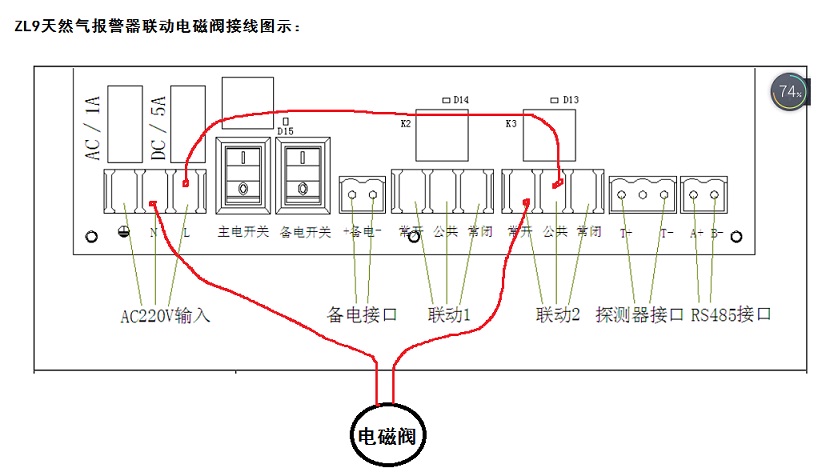

ZL9報警主機的輸出板上有兩組聯動，聯動1和聯動2。聯動1屬于無源保持常開常閉信號輸出，聯動2屬于無源脈沖常開常閉信號輸出，保持時間為3S。電磁閥在實現關閉燃?xì)夤艿罆r(shí)屬于一個瞬間動作，因此需要由聯動2老控制器電磁閥。聯動2（常開常閉公共端其實就相當于一個“電閘開關”），聯動電磁閥需要常開和公共兩個端口，因?yàn)殡姶砰y在不用的狀態下是常開狀態。具體連接圖示如下：
1、首先用一根線將AC220V電源輸入端的L端和聯動2的“公共”連接起來；
2、其次將電磁閥的一根線連到AC220V電源輸入的N端，另一根線連到聯動2的“常開”
當燃?xì)鈭?bào)警器不報警時，常開和公共處于斷開狀態，當系統報警后，給聯動2一個動作信號，常開和公共閉合形成一個閉合的回路，給電磁閥供上一個AC220V電源，電磁閥便開始工作（此時會聽到“啪”的一聲，電磁閥活塞堵住了燃?xì)夤艿溃?S以后，常開和公共再次處于斷開狀態，等處理好燃?xì)庑孤┖螅枰謩?dòng)給電磁閥復位，繼續待命下一次的動作命令。
