大型工業燃氣報警系統往往會伴隨著排風扇和電磁閥一起來完成預警排險工作的。那么作為工業燃氣報警器都是如何進行工作的呢？它又是如何跟排風扇和電磁閥配合工作的呢？整個工作流程圖會是什么樣的呢？
懷揣著一個好奇的心，我們來看一下下面的展示圖：

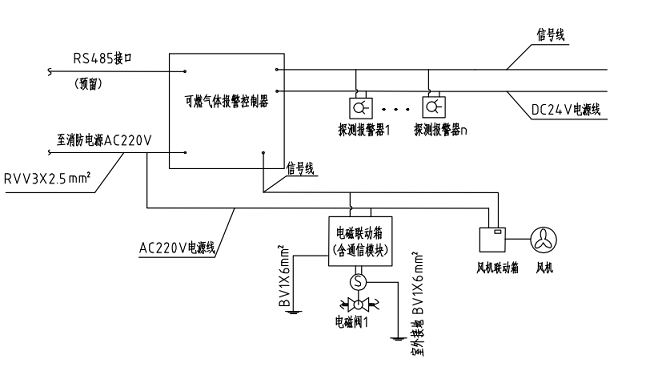

此圖就是整個燃氣報警系統+燃氣切斷系統、風機啟動系統的簡單示意。下面由小編根據此圖給大家一一介紹一下，讓大家來看看燃氣報警設備到底是怎么工作的。
1、燃氣報警系統組成：可燃氣體報警控制器、探測報警器、信號線、電源線、消防電源AC220。控制器和探測器之間通過信號線和電源線連接起來實現通訊，電源AC220是給主控制器供電，實現燃氣報警系統的檢測功能。上圖中還提到了一個預留的RS485接口，該接口主要是用來接到上位機系統或者是上傳到計算機，實現遠傳監控，便于管理。比如萬達廣場，各個地區的分店都集中在北京監控，安全措施做的相當到位。
2、燃氣報警器是起到探測和報警的功能。燃氣報警系統報警后怎么辦？電磁閥和風機的工作范圍了。當燃氣報警系統后，電磁閥首先要做的是切斷燃氣管道，避免燃氣繼續泄漏；風機啟動驅散泄漏的燃氣，降低被測環境中燃氣的濃度，使其達到安全范圍之內。從上圖我們可以看出，電磁閥和風機都是通過聯動箱來控制的，聯動控制箱又是由報警控制器來控制的。
整套燃氣報警器的工作原理是：
探測器探測到現場燃氣濃度，并將濃度信號通過信號線傳達給控制器；控制器進行分析顯示；分析顯示得到的燃氣濃度數據超過出廠設定的報警點時，控制器就會給電磁閥聯動箱和風機聯動箱各一個動作信號，同時啟動電磁閥和排風扇進行排險。
